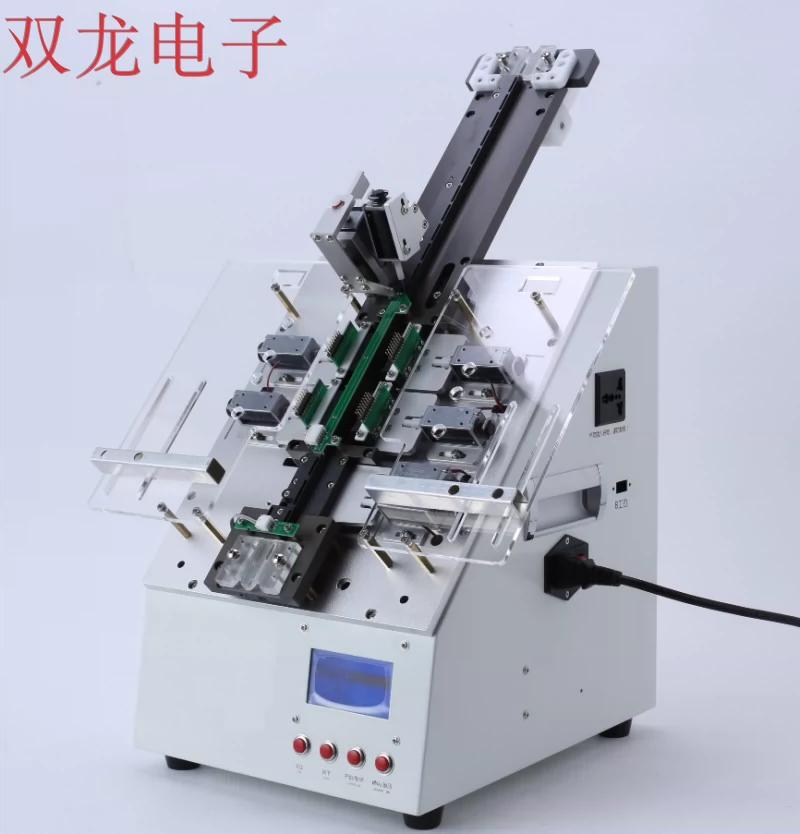

第八代自動燒錄機主要是針對目前大多數工廠使用人工燒錄所帶來的效率低,不良率高的缺點而設計的,它適應現代化生產的要求.
一、產品功能
A.單管1進2出，單管進料（待燒錄），雙管出料（OK管、NG管）
B.全電磁鐵自動控制，減少對氣源的要求，適用普遍作業場所。
C.設置參數的非常方便，設置理想參數可以使機臺運行更有效率。
D. 針對芯片的各種封裝,可以設定每管滿管時的IC數量.
E. 操作靈活，不合格（NG）料，以免誤判，客戶可以設定重測次數。
F. 自動后臺監控、記錄、保存各批次，燒錄芯片的合格（OK)數量 和不合格（NG) 的數量數據。數據在斷電后不會丟失，方便生產統計管理。
G. 采用 LCD 人機交互界面。
H. 兼容任何編程器,可適配客戶編程器，免除二次重購編程器的成本。
I. 管裝機二個燒錄工位,可同時燒錄二片,也可以指定單工位燒錄,一次燒錄兩 片 IC，生產效率大幅提高。
J. 最高工作效率每臺每小時燒錄2000片，每個工人可同時操作3臺機器。
二.支持封裝
SOP/TSSOP/SSOP/DIP等封裝IC的燒錄。
主要通用管裝燒錄機的型號有:
A SOP150mil封裝IC 腳距1.27mm。
B SOP208mil封裝IC 腳距1.27mm。
C SOP300mil封裝IC 腳距1.27mm。
D DIP300mil封裝IC 腳距2.54mm。
E TSSOP173mil封裝IC 腳距0.65mm。
F SSOP150mil封裝IC 腳距0.635mm。
E SSOP210mil封裝IC 腳距0.65mm。
該燒錄設備與燒錄器配套使用，燒錄器一般由客供和代客購買。
三.服務提供
A 整機銷售
B 代客燒錄
四.技術參數
電源：110V/220V
電流：700mA max
環境溫度： 0－40℃
環境濕度：10％－90％ 不結露
產品尺寸：400х300х500mm
外包裝尺寸：600х350х450mm
運輸保護：珍珠棉包裝
凈重：20Kg
毛量：23Kg
自定義3組 自行設定；（軟件未收錄的燒錄器ID，可在自定義中設定，保存調用）
52組常規及偏門燒錄器固定參數可選項，直接一鍵調用
01: 力天世技 02:碩飛 03:儀隆DWTK8K 04:儀隆U-WTR 05:松翰MP-3 06:松翰MP-PRO
07:芯圣 08:合泰 09:合泰EW-MSR 10:GTFAB PM 11:PIC 12:KIT3
13:MICHIP PM3 14:ST LF8-03 15:STC 16:三星GW-PRO 17:三星G-PROG18:中穎Pro 03
19:中穎Pro 06 20:佑華 21:飛林 22:博巨興 23:芯睿 24:十速TWR99
25:麥肯一拖二 26:應廣 27:Nyquest 28:易碼 29:現代 30:CMS-WRITER
31:中微CMS-8 32:晟矽 33:眾成 34:FS鋒馳 35:ENE STK 36:FMD輝芒
37:芯園一托二 38:東軟載波 39:華潤矽科 40:華芯微 41:博威微 42:科信達
43:邁斯威志 44:鈺紳YSTEK 45:隆泰世紀 46:軒微 47:芯海 48:新唐NU-VT
49:杰理 50:聚元微 51:賽元微PR52 52:賽元微-51
| 產出效能 |
Qutput efficiency |
| 2000UPH |
2000UPH |
| 主機尺寸 |
Host size |
| 400＊300＊500MM（長寬高） |
400＊300＊500MM(Length, width and height) |
| 支持IC封裝 |
Supports IC packaging |
| SOP150(ssop150)/SOP300/DIP300..... |
SOP150(ssop150)/SOP300/DIP300..... |
| 燒錄工位 |
Programming station |
| 2個工位（探針） |
2 stations (probe) |
| 空氣濕度 |
Air humidity |
| 10-95％（不結露） |
10-95% (no condensation) |
| 入料方式 |
Feeding mode |
| 自動收料1管 |
Automatic receiving 1 tubes |
| 收料方式 |
Receiving method |
| 自動收料2管、其中1管NG |
Automatic receiving 2 tubes, of which 1 tube NG |
| 操作界面 |
Operating interface |
| LCD |
LCD |
| 控制方式 |
Control mode |
| 嵌入式控制板 |
Embedded control panel |
| 輸入電壓 |
Input voltage |
| AC110-220/50HZ |
AC110-220/50HZ |
| 功率 |
Power |
| 0.1KW |
0.1KW |
| 總重量 |
Total weight |
| 13KG |
13KG |
| 支持燒錄器 |
Support programmer |
| 晟矽、芯圣、松翰、義隆、合泰、應廣、現代..... |
SinoMCU、Holychip、Sonix、ELAN、Holtek、PADAUK、Hyundai..... |
|
|
| 功能特點Feature |
|
>進料為1管，二個燒錄工位，燒錄結束后出料分1管OK和1管NG
>燒錄過程，自動對IC進行OK，NG判斷，并自動區分排到出料管
>對于不同封裝數量，可以設定每管裝滿的IC數量
>自動記錄燒錄IC的OK和NG數量看，此數據斷電后也不會丟失
>支持市面流通的脫機燒錄的燒錄器或自制燒錄器
>設備只使用電源，不需要氣源
>The feed is 1 tubes, and there are 2 programming stations. After the programming,the output is divided into 1 tubes OK and 1 tube NG.
>During the programming process, the IC is automatically judged as OK or NG, and the IC is automatically discharged to the discharge tube.
>For different package quantities, you can set the number of ICs filled in each tube.
>Automatically record the number of OK and NG of the programmed IC. This data will not be lost even if the power is turned off.
>Supports commercially available offline programming programmers or self-made programmers.
>The equipment only uses power and does not require an air source.
| |
